SBKJ-ZK型中央空調實訓考核裝置
中央空調綜合實驗設備是制冷專業重點實訓設備，主要培養家用制冷電器的安裝、維護和維修能力，制冷電器核心設備壓縮機的組裝和維修能力，中央空調的運行管理能力。也是職業技能鑒定中心制冷高級工和技師考證點之一，能進行中央空調設備的測繪、運行管理、調試與維修等實訓，設備主要由水冷式制冷系統（帶冷卻塔）、空氣調節系統、冷庫模型及電腦智能控制系統等組成。實訓主要項目有：大型風冷式水機組的調試及維護、中央空調機組的安裝及調試維護、中央空調風道裝置的安裝及維護，以及中央空調系統設計。為了驗證理論學習空氣調節以及空調設計知識，本實訓室采用現場教學演示中央空調制冷制熱系統，空調循環系統、空氣凈化環節等等。
一、產品概述

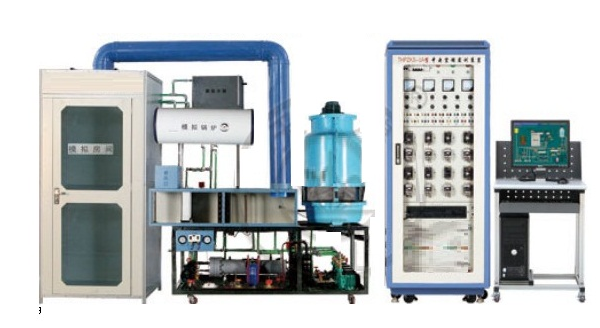

中央空調實訓考核裝置 系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX3U PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
圖片供參考，以實際供貨為準
二、系統組成
設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、PLC編程軟件、中央空調組態監控軟件、
（1）制冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統
由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統
由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
制熱系統
由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）
由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。（室內送風風機轉速可調）
（6）模擬房間
由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
控制裝置配置
整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
A.PLC:三菱FX3UMR
B.變頻器：三菱FR-0.75K-CH
教師臺和學生臺電腦（1～32臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
工具儀表配置
1、品牌臺式微機1臺 （校方自備）
2、數字萬用表1個
3、裝配工具1套
四、實訓項目
1、中央空調的結構及設備工作原理的全面深入了解和掌握；
2、中央空調的啟動、運行、停止、調試技術的實訓及考核；
3、中央空調的運行、調節操作實訓及中央空調運行工況、各運行參數檢測分析；
4、中央空調控制原理的實訓；
5、可編程控制器PLC進行高級編程及PLC的安裝接線調試進行實訓；
6、配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空調的運行參數進行采集、實時監控等實訓；
7、采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、曲線分析、歷史記錄顯示、報警、打印組態等功能；
8、故障判斷及設備故障解除實訓）；
9、數據采集技術的應用及實訓；
10、網絡技術的應用及實訓（遠程控制）；
11、網絡的安裝及設置實訓；
12、傳感器及變送器安裝和使用實訓。
五、技術參數
1、工作電源：三相五線制 AC 380V±10% 50Hz
2、安裝尺寸：長×寬×高=400×240×250cm
3、整機容量≤0.04 最大供冷量：7.5kW；最大輸入總功率：6.5kW；制冷額定功率：3.8kW； 最大堵轉電流：50A； 制熱額定功率：2.0kW 額定輸入電流：7A；循環風量：700m3/h；制冷劑：R22；漏電動作電流：≤30mA；安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
4、外形尺寸：6000mm×1200mm×3000mm（長×寬×高）
5)具備密碼開機、定時關機功能，便于實驗室管理。
六、中央空調配置清單
|
編號 |
名稱 |
單位 |
數量 |
|
1 |
壓縮機（3P）渦旋壓縮機 |
臺 |
1 |
|
2 |
壓力控制器 |
只 |
1 |
|
3 |
模擬鍋爐 |
臺 |
1 |
|
4 |
儲液器 |
個 |
1 |
|
5 |
水冷機組 |
套 |
1 |
|
6 |
冷卻水系統 |
套 |
1 |
|
7 |
冷凍水系統 |
套 |
1 |
|
8 |
供暖系統 |
套 |
1 |
|
9 |
模擬客房，800*800*2000MM |
套 |
1 |
|
10 |
手閥 |
只 |
2 |
|
11 |
高低壓表 |
只 |
2 |
|
12 |
膨脹閥 |
只 |
1 |
|
13 |
繼電器 |
只 |
11 |
|
14 |
風機 |
個 |
1 |
|
15 |
風管組件 |
套 |
1 |
|
16 |
水泵 |
臺 |
4 |
|
17 |
電磁閥（房間） |
只 |
1 |
|
18 |
電磁閥（水） |
只 |
2 |
|
19 |
蒸發器 |
只 |
2 |
|
20 |
過濾器 |
個 |
1 |
|
21 |
視液鏡 |
個 |
1 |
|
22 |
空氣加熱器 |
個 |
1 |
|
23 |
溫控器 |
只 |
1 |
|
24 |
中繼電器 |
只 |
10 |
|
25 |
服務器（多臺才配） |
臺 |
1 |
|
26 |
模擬鍋爐 |
套 |
1 |
|
27 |
冷卻塔 |
個 |
1 |
|
28 |
水箱 |
套 |
2 |
|
29 |
鋼架2000*1100*700MM |
套 |
1 |
|
30 |
配電控制柜1600*700*600MM |
臺 |
1 |
|
31 |
7彩色寸觸摸屏 |
個 |
1 |
|
32 |
微機與控制柜通訊連接線 |
條 |
1 |
|
33 |
觸摸屏下載線 |
根 |
1 |
|
34 |
中央空調控制實訓軟件 |
套 |
1 |
|
35 |
實驗操作指導書 |
套 |
1 |
|
36 |
電腦小推車600*500*800MM |
張 |
1 |
|
37 |
PLC（FX3U-48MR） |
臺 |
1 |
|
38 |
數據采集系統 溫度采集模塊 |
套 |
1 |
|
39 |
壓力采集模塊FX2N-2AD |
塊 |
1 |
|
40 |
壓力傳感器 0-10V.1.5MP.3.0MP |
個 |
2 |
|
41 |
溫度傳感器PT100 |
個 |
6 |
|
42 |
答復題服務器 |
套 |
1 |
|
43 |
智能答題考核軟件 |
套 |
1 |
|
44 |
工業組態軟件 |
套 |
1 |
|
45 |
PLC編程軟件 |
套 |
1 |
|
46 |
中央空調PLC應用程序 |
套 |
1 |
|
47 |
中央空調組態應用程序 |
套 |
1 |
|
48 |
實驗指導書、、線纜、配套工具 |
套 |
1 |
