衛生水生產系統模擬裝置,衛生水生產模擬設備

SBKT-FT08E衛生水生產系統模擬裝置(包括軟件)

一、概述

衛生水生產系統模擬裝置可以生活水和產生方法控制方式，實驗可執行和故障排除,系統包括

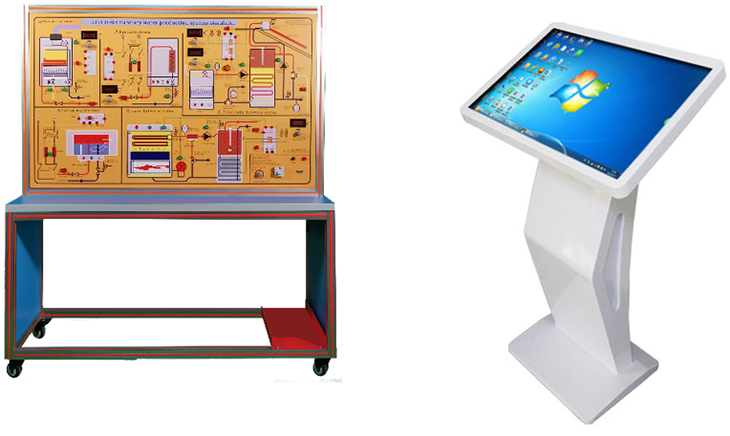

設備裝置圖片操作電腦圖片

1)瞬時熱水器;

2)儲存電熱水器;

3)集成鍋爐的衛生用水太陽能系統

4)供熱和衛生用水的中央系統。

5)燃?xì)怆姛崴?/span>

這些系統的控制原理通過彩色圖案到表示面板上，以便對流體系統、其組件和用于控制和調節的電氣/電子電路進行完整的分析。

在個人計算機上直接監測的操作條件的基礎上，必須能夠模擬部件和系統控制的行為。

尺寸: 1500mm×500mm×1760mm,

6)觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線

*教學同步動畫控制：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系

*顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控制模擬值。如閥門的開度，對比關系。

面板和電腦上有對應的指示燈。按鈕，模式選擇功能

二、系統組成

1、燃?xì)鉄崴?span lang="EN-US">;必須由以下主要元素組成:

1)強制通風燃?xì)鈮﹀仩t;

2)火焰控制裝置;

3)衛生用水調節溫控器;

4)安全恒溫器;

5)衛生用水流量計;

6)煙壓開關;

7)氣體容量調節閥。

2、存儲型電熱水器必須由以下主要部件組成:

1)帶絕緣的鋼制鍋爐;

2)電阻; 溫度傳感器

3)衛生用水調節溫控器;

4)安全恒溫器;

5)安全閥門;

6)鎂陽極;

7)衛生水溫度計;

3、鍋爐一體化的衛生用水生產太陽能系必須由以下主要元素組成:

1)具有自然循環的太陽能電池板，帶有衛生水箱;

2)鍋爐及相關燃?xì)馊紵?span lang="EN-US">;

3)鍋爐的安全和調節裝置;

4)存放衛生用水的鍋爐;

5)鍋爐泵;

6)衛生用水調節溫控器;

7)用于鍋爐溫度和鍋爐衛生水溫度計的探頭;

8)通過太陽能電池板探測存儲的衛生水溫;

9)安全閥;

10)電動閥用于以下配置的控制:

11)通過太陽能電池板加熱的衛生用水;

12)通過集成鍋爐的太陽能電池板加熱的衛生用水;

13)通過鍋爐加熱的衛生用水。

4、供熱和衛生用水的中央系統必須由以下主要部分組成:

1)燃?xì)忮仩t;

2)鍋爐的安全和調節裝置;

3)火焰控制裝置;

4)氣量調節閥;

5)加熱循環泵;

6)膨脹罐;

7)排氣閥;

8)存放衛生用水的鍋爐;

9)鍋爐泵;

10)衛生用水調節溫控器;

11)用于鍋爐溫度和鍋爐衛生水溫度計的探頭;

12)安全閥門;

13)鎂陽極。

5、瞬時熱水器;必須由以下主要元素組成:

1)強制通風燃?xì)鈮﹀仩t;

2)火焰控制裝置;

3)衛生用水調節溫控器;

4)安全恒溫器;

5)衛生用水流量;

6)煙壓開關;

7)氣體容量調節閥。

三、技術參數

裝置必須是專門設計的垂直框架，右邊是電腦控制平臺，這樣學生可以同時看到的理論和實踐研究的熱工原理。模擬器包含一個由PC操作的面板，面板上有一個彩色圖表，該圖表應清楚地顯示系統的結構，并應允許組件的以動畫形式展示。

個人電腦屏幕上可用信息的顯示可能系統系統的持續控制，并應通過模擬、數字信號和儀表顯示其行為狀態。

型號	SBKTFT08E	上海碩博
主機
輸入電源：	歐標：AC220V- AC250V±10% 50Hz
裝置容量：	100W
外形尺寸長寬高	2000mm×500mm×1760mm
重量	165KG
包裝尺寸長寬高	1580mm×580mm×1920mm
包裝形式	木箱
通信模式	485
電流：	3A
結構	鋁框架.型號4040鋁材
電腦托盤平面尺寸	500mm×500mm
PLC控制模塊	PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信	廣州亞控
儀表	0-10V/IN 電壓:24V	上海碩博
指示燈	16D-24V
按鈕	16D-24V，不帶鎖
