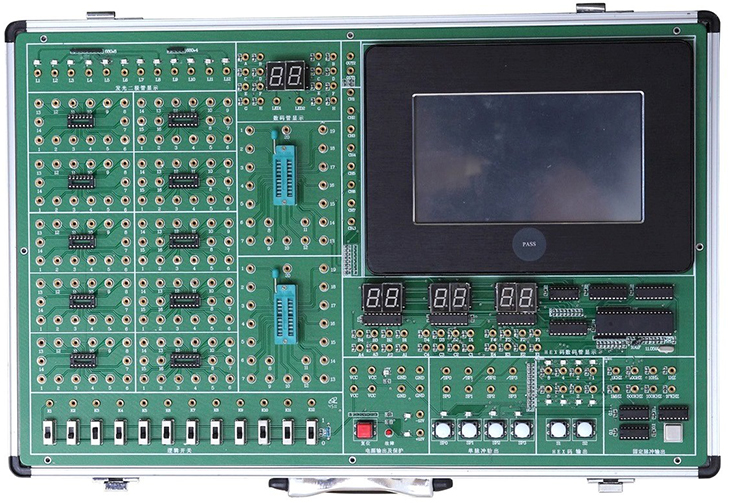

SB-SZLJ數字邏輯測試實驗系統
數字邏輯測試實驗箱由鋁木合金箱體、開關電源、常用信號源、實驗電路區和邏輯示波器等組成。其中常用信號源由高性能單片機89C51產生，信號穩定可靠。全部的實驗用信號線的連接采用自鎖緊鍍金插頭座，接觸可靠。配置8路邏輯示波器自帶嵌入式CPU SMT32和7.5寸液晶屏，有效地提高設備的綜合利用率。數字邏輯測試實驗箱適用于本？、高職高專院校所有電類和非電類專業《數字電子技術》課程的實驗、實訓和自行設計。
一、技術指標
1、實驗電路工作電源：+5V/2A、±12V/0.5A，每路均帶有短路保護和自動關斷功能，每路帶電源指示。其中+5V電源設計有過壓、過流、欠壓保護功能，待電路中故障排除后，自動恢復供電。
2、常用信號源
1）固定脈沖：8路固定脈沖輸出，分別是1M、500K、100K、10K、1K、100HZ、10HZ、1HZ，由插孔引出。
2）由系統控制CPU 89C51產生各種常用信號源和數碼管掃描顯示電路。
*帶譯碼的數碼管顯示：六位HEX碼數碼管譯碼顯示，由插孔引出。
*HEX碼輸出：2組HEX碼輸出，通過各自對應的按鈕改變HEX碼數據輸出，帶指示燈顯示，由插孔引出。
*單脈沖：四路防抖動±單脈沖輸出，由插孔引出。
3）發光二極管顯示：十二個高亮發光二極管，四個紅，四個綠，四個黃。由插孔引出。
4）邏輯開關：12位雙組邏輯開關輸出，確保高可靠性，由插孔引出。
5）獨立數碼管顯示：二個獨立高亮七段數碼管顯示，由插孔引出。
3、中小規模集成電路實驗區
1）配備2個IC20鎖緊集成電路插座,6個IC14和4個IC16圓孔插座， 由插孔引出。
4、邏輯示波器:自帶嵌入式CPU SMT32控制器，配7.5寸液晶屏，具有8通
道邏輯信號測量功能，2通道模擬信號輸出功能，可輸出方波、三角波和正弦波。
5、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。
6、箱體：鋁木合金材料，綠色環保，造型美觀大方。外形尺寸：480×360×148MM。
二、實驗項目
基礎實驗：
l、門電路邏輯功能及測試
2、組合邏輯電路 (半加器、全加器及邏輯運算)
3、觸發器 (一)R-S、D、JK
4、觸發器 (二)三態輸出觸發器，鎖存器
5、時序電路測試及研究
6、集成計數器及寄存器
7、譯碼器和數據選擇器
8、波形發生及單穩態觸發器
9、555時基電路
擴展實驗：
10、CMOS門電路測試實驗
11、TS、OC門的功能測試及應用實驗
12、TTL不同系列芯片性能和參數的測定實驗
13、門電路的驅動能力測試實驗
14、邏輯筆實驗與分析實驗
15、TTL與CMOS相互連接實驗
16、MSI加法器實驗
17、競爭冒險實驗
18、觸發器應用實驗
19、寄存器及其應用實驗
20、計數器MSI芯片的應用
21、時序電路應用實驗
22、施密特觸發器及其應用實驗
23、單穩態觸發器及其應用實驗
24、多路模擬開關及其應用實驗
25、數字定時器實驗
26、電壓變換器實驗
三、配套附件和資料
1、實驗導線共25根
2、電源線1根
3、保險絲2只
4、實驗指導書1本
|
