機床電氣實訓智能考核裝置（五種機床）

SBJC-1D型機床電氣實訓智能考核裝置（五種機床）

-機床掛板可任意更換

一、概述

"機床電氣實訓考核裝置"是為各大、中專院校、職業學校的電氣、自動化及相關、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實訓設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實訓實習。由于設備均采用實際元器件，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時對高層次維修技能訓練提供了有效的設備，達到耗資少、教學效果顯著的目的。

二、特點

1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，該配電柜將六種機床電氣線路合為一體，占地面積小，外形美觀。

2.直觀性強，通過操作可熟悉了解機床的電氣線路。

3.技能培訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排除故障的訓練要求。

4.設備采用故障設置板和故障排除板分開的方式，可避免學生只根據故障開關狀況判斷故障。

5.該柜設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全。還設有實驗管理器，為學員的考核提供了一個統一的標準。

三、技術參數

1.輸入電源：三相四線（380V±10%50Hz）

2.工作環境：溫度-10℃～+40℃，相對溫度<85%（25℃）海拔<4000m

3.裝置容量：<1.5KVA

4.外形尺寸：80×60×180cm3

四、裝置柜面配置

在控制柜門面上，裝有一只交流電壓表、一只交流電流表、電壓指示切換開關和啟動、停止、急停按鈕。

通過電壓指示切換開關可在這只電壓表上分別指示電網電壓的線電壓值；裝有交流電流表，用來監視負載的大小。

三相電源輸入，經過漏電保護器后，接入功率 3KVA 三相芯式隔離變壓器。通過啟動、停止按鈕來控制接觸器，從而來控制機床電路的總電源，急停按鈕用來當發生事故時的緊急停止開關。

為了提高供電的可靠性，需要提供兩路三相四線 380V 電源進線，一路正常工作電源，一路備用電源，裝有微機保護裝置，電源自動投入裝置，就是當工作電源因故障被斷開以后，能自動而且迅速地將備用電源投入工作或?qū)⒂脩艄╇娮詣?dòng)切換到備用電源上去，使用戶不致于因工作電源故障而停電。

為了提高對設備的安全保護作用，需要提高具備過壓保護，欠壓保護、斷相保護，缺相保護、錯相保護、過流保護、過載保護等安全措施，保護參數可整定微機保護裝置。

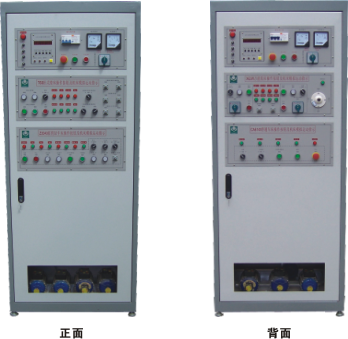

五、裝置柜體配置

第一部分為 X62W 銑床的電氣線路部分，在該面板上裝有銑床的所有元器件。

第二部分為智能考核系統操作面板，配有 240×128 字符藍底背光液晶顯示屏及按鍵鍵盤，教師通過教師鍵盤設置故障，學生通過學生鍵盤排除故障，根據具體故障直接從答題器里輸入代碼進行答題。

1）采用液晶顯示屏、按鍵鍵盤和控制板實現智能型控制硬件構成

2）能實現設備的檢測和識別

3）能對在線實訓裝置進行故障設備和排除，并統計每個故障點的誤排次數

第三部分為 M7130 平面磨床的電氣線路部分，在該面板上裝有平面磨床的所有元器件。反面：

第一部分為 Z3040 鉆床的電氣線路部分，在該面板上裝有鉆床的所有元器件。

1）采用液晶顯示屏、按鍵鍵盤和控制板實現智能型控制硬件構成

2）能實現設備的檢測和識別

3）能對在線實訓裝置進行故障設備和排除，并統計每個故障點的誤排次數

第三部分為 CA6140 車床的電氣線路部分，在該面板上裝有車床的所有元器件。側面：

第一部分為 T68 臥式鏜床的電氣線路部分，在該面板上裝有臥式鏜床的所有元器件。

1）采用液晶顯示屏、按鍵鍵盤和控制板實現智能型控制硬件構成

2）能實現設備的檢測和識別

3）能對在線實訓裝置進行故障設備和排除，并統計每個故障點的誤排次數第三部分為不銹鋼網孔板，可以開展電工實訓內容。
