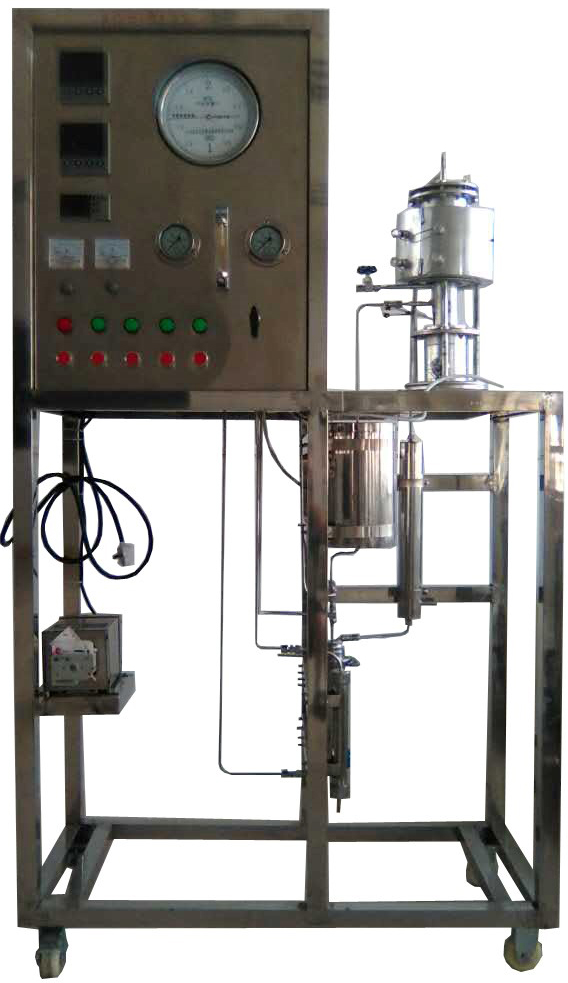

SBGY-312內循環無梯度反應裝置
|
技術指標 |
說 明 |
|||
|
裝置功能 |
1、該裝置適用于加氫、脫氫、裂化、合成等反應過程 2、乙醇脫水制乙烯反應動力學測定等。 |
|||
|
主要配置 |
反應器、溫控儀、微量進料泵、壓力表、不銹鋼管路、閥門、流量計、不銹鋼支架、不銹鋼控制屏等。 |
|||
|
公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：乙醇 |
|||
|
技術參數 |
1、反應器采用304不銹鋼制造，催化劑裝量為5ml，床層內插Φ1mm熱電偶。反應管采用磁力密封，可調式攪拌電機，攪拌轉速0-300r/min。 2、反應器加熱爐：φ250×150mm，開啟式，加熱功率2KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度，600℃。 3、反應器溫度由宇電AI智能儀表控制，氣路由穩壓閥、單向閥、流量計、壓力表等組成，反應后氣體用常壓六通閥取樣分析。 4、液體進料采用微量進料泵，液體經過預熱器加熱后，和氣體混合進入到反應器內。 5、最高使用溫度：600℃；使用壓力：0~0.2MPa；液體進料量：0.01-9.99ml/min。 6、最大進氣量：500ml/min或按用戶要求配置； 催化劑最大裝填量：5ml；可實現乙醇氣相脫水制乙烯動力學測定。 7、外形尺寸：1200×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
|||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉速 |
霍爾開關 |
轉數顯示儀 |
調速器 |
|
|
氣體流量 |
轉子流量計 |
轉子流量計 |
手動調節 |
|
|
乙醇加入量 |
蠕動泵 |
數字流量顯示儀 |
轉速調節 |
|
|
預熱器加熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應器加熱溫度 |
K型熱電偶 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
反應溫度 |
K型熱電偶 |
數字溫度儀表 |
無 |
|
|
數字型內循環無梯度反應裝置SBGY-312/II |
||||
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電機轉速 |
霍爾開關 |
轉數顯示儀 |
調速器 |
|
|
氣體流量 |
質量流量計 |
數字流量顯示儀，精度：0.5%FS |
手動調節 |
|
|
乙醇加入量 |
蠕動泵 |
數字流量顯示儀，精度：0.5%FS |
轉速調節 |
|
|
預熱器加熱溫度 |
K型熱電偶 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
反應器加熱溫度 |
K型熱電偶 |
數字溫度控制儀，精度：0.5%FS |
固態調壓模塊 |
|
|
反應溫度 |
K型熱電偶 |
數字溫度儀表，精度：0.5%FS |
無 |
|
|
在線分析系統 |
用戶可選配在線六通閥氣體取樣系統及氣相色譜儀 |
|||
|
軟件組成 |
模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 |
|||
|
|
|
