2022年12月25日

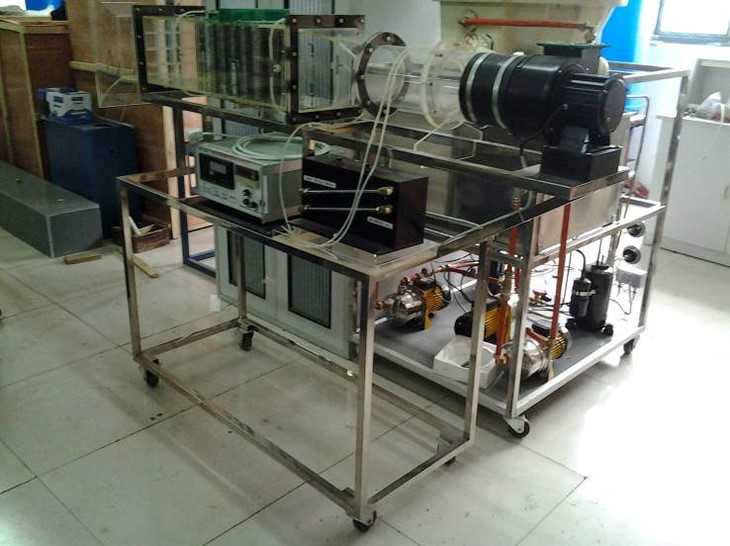

SB-569強迫對流管蔟管外放熱系數測試裝置
一、實驗?zāi)康模?/span>
對空氣橫向流過管簇表面時的平均放熱系數的測試；根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。
二、主要配置：
多翼式低噪音風機，自動調節風門，組合式有機玻璃風洞，翅片加熱管，加熱由固體調壓模塊配電位器調節加熱功率，數顯電流表、電壓表，翅片管簇順排和叉排組合，溫度傳感器，畢托管配差壓傳感器測量風量，16路萬能信號輸入巡檢儀顯示溫度、阻力、流量，不銹鋼支架。
三、技術參數：
1、輸入電源：單相AC220V±10%
50Hz，功率4.5KW。
2、多翼式低噪音風機參數：風量2000
m3/h，風壓1000 Pa，功率370W。
3、實驗管尺寸：Φ25×250mm
，材質紫銅管。
4、差壓傳感器：量程0-1000Pa，精度0.5級。
5、實驗風道采用透明有機玻璃材質，分為風口段，實驗段（實驗段有叉排和順排兩種），測試段等，彼此之間采用法蘭螺母連接。
6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀和高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
7、外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。
數字II型增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，變頻器調風量，配有數據采集，自動數據分析處理功能的軟件等。
|
